 减压阀，调节阀 >> 200P型水用减压阀

产品编号：
 8110392216
产品名称：
 200P型水用减压阀
规　　格：
 DN15~DN50
产品备注：
产品类别：
 减压阀，调节阀
    产 品 说 明
(200P)型水用减压阀



结构特点和用处

本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本产品主要用于蒸汽管路，起减压稳压作用。

主要技术参数和性能指标

公称压力(Mpa) 1.0 1.6
壳体试验压力(Mpa)* 1.5 2.4
密封试验压力(Mpa) 1.0 1.6
****进口压力(Mpa) 1.0 1.6
出口压力范围(Mpa) 0.09-0.8 0.1-1.2
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)△P2G GB12246-1989
渗漏量 0
工作温度 0℃-80℃

主要零件材料

零件名称 零件材料
阀体 阀盖 铜合金
阀座 H62
阀瓣 H62
阀杆 H62
O型圈 丁腈橡胶
密封圈 丁腈橡胶
膜片 夹织物丁腈橡胶
调节弹簧 60Si2Mn
过滤器 不锈钢

流量系数(Cv)

DN 15(1/2") 20(3/4") 25(1") 32(1-1/4") 40(1-1/2") 50(2")
Cv 0.5 0.6 1.2 1.8 3.0 5.0

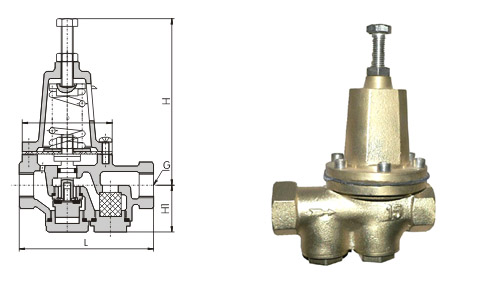

连接尺寸

DN G L H1 H D
15(1/2") G1/2" 112 40 150 75
20(3/4") G3-4" 140 55 190 90
25(1") G1" 140 55 195 90
32(1-1/4") G1-1/4" 165 55 212 98
40(1-1/2") G1-1/4" 190 55 215 98
50(2") G2" 200 65 265 120
