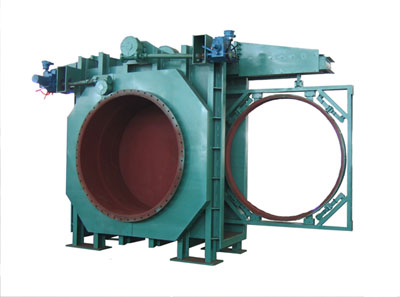

产品名称：CY9741X-0.5、1、1.5、2.5型电动/液动敞开式插板阀
详细描述：

功能：该阀适用于冶金、化工、市政系统的煤气管 道，是一种理想的气体隔断设备。

结构特点：  1）该阀采用电动或液动装置驱动密封与横移切换（并附 有手动）阀板为浮动式，增加了密封****性，并且横移轻快。     2）密封采用一台装置多点同步夹紧形式，同步性好，****性高。
公称压力：0.05、0.1、0.15、0.25MPa
适用介质：脏（净）煤气，烟气，空气
适用温度：≤250℃
泄漏率:零
电动装置：煤气系统采用防爆电装
注意事项：阀体上箭头所表示方向为介质流向。


一、主要性能参数



型号
CCF9/7 44X-0.5
CCF9/7 44X-1
CCF9/7 44X-1.5
CCF9/7 44X-2.5
公称压力Mpa
　
0.05
0.1
0.15
0.25
密封试验压力Mpa
0.005
0.11
0.165
0.275
强度试验压力Mpa
0.075
0.15
0.225
0.375
启闭时间
液动
≤60s
 驱动源
液动
压力6MPa
　


　
电动
≤90s
电动
三相380V-50VHZ
使用温度
-10℃—250℃
适用介质
各种高炉、发生炉、焦炉煤气、烟尘气、有毒有害气体等
泄漏量
零
法兰连接
符合GB2555-81   PN2.5标准
二、主要零件材料
零件名称
阀体
阀板
底座
密封材料
主要材料
         碳素钢、
        碳素钢
    碳素钢
硅橡胶
        密封面堆焊
       密封面堆焊
　
　
         不锈钢
      不锈钢
　
　
三、维护、保养、安装和使用注意事项
        1、安装时介质流向必须按阀门上标示的箭头方向，管路中冷凝水的流向
也应符合箭头所示方向。



    2、管道热胀冷缩、扭曲等原因因素产生的外力不得施加或传递到阀门上
而影响阀门的工作性能。
    3、安装时，应先将阀门水平放置在平台上，调好中心用底脚螺栓固定好
，然后再与管路连接。
    4、该阀门在启闭过程中式敞开式，介质外漏，建议在阀前装蝶阀等控制
设备，以减少阀门启闭过程中的外泄漏。
    5、该液动敞开式插板阀出厂时已经调试好，一般情况下用户无需进行调
整。启闭时注意先公开加紧装置，时阀板处于浮动位置，然后用横移装置操
作，使阀门****启闭，再用加紧装置将左右阀体加紧即可。
    6、电动阀门在调试前，必须手动把阀门调整到半开状态，然后进行通电
试验，首先查看阀门启闭方向和松开加紧方向是否正确，如不正确应立即调
整电源相序，使其符合阀门启闭方向和松开加紧方向，然后方可进行调试。
四、订货须知：



1、为了满足用户要求，请你在订货时写明完整的阀门型号、规格使用介质和
温度。对结构长度、适用温度、阀门材质有特殊要求的请注明。
2、我厂产品配套适用的驱动装置和控制器，将按合同规定供货，并可根据用
户要求，设计制造特殊用途的非标准阀门。
